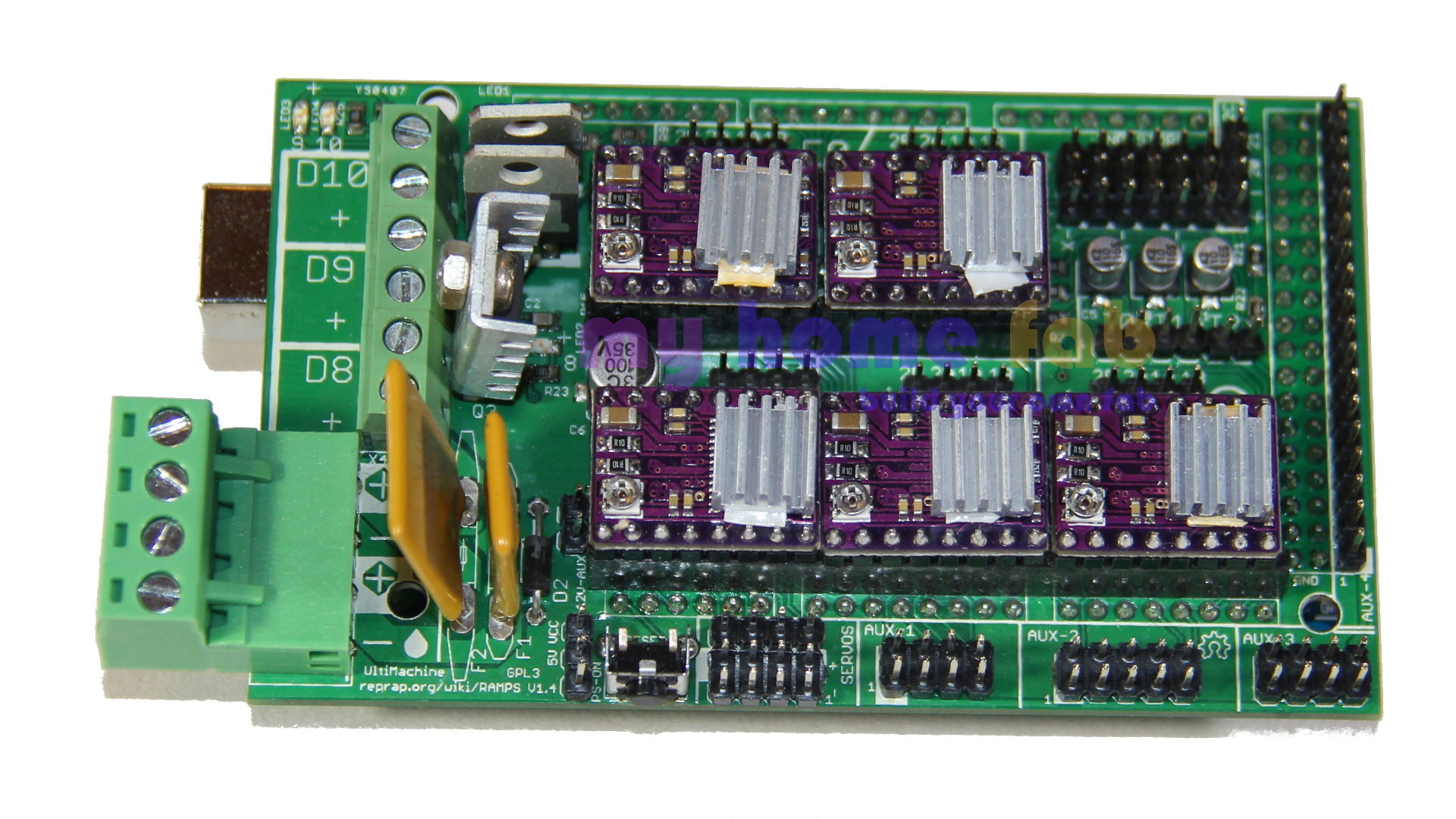

Beschreibung zu Arduino 2560 mit RAMPS 1.4

Beschreibung zu Arduino 2560 mit RAMPS 1.4

Technische Daten

Merkmal Wert
Abmessungen 123mm x 62mm über alles incl. Anschlussklemmen und LCD Adapter
Kombatibilität

- Arduino 2560-R3 kompatibel (arbeitet mit Sprinter, Repetier und Marlin Firmware)

- ATmega 16U2 für high speed USB Verbindungen (bis zu 2MBit)

Stromversorgung

Versorgung mit 12V - 35V für Schrittmotore und Heitzbett

ACHTUNG: bei Spannungsversorgung der Schrittmotoren mit mehr als 15V muss die Stromversorgungspin vom RAMPS zum Arduino entfernt werden und der Arduino separat versorgt werden!

Display Unterstützung RepRapDiscount SmartController und pinkompatible Displays
Anschluss für Schrittmotore bis zu 5 Schrittmotor Treiber (Pololu kompatible) mit Einstellmöglichkeit des Micro Steppings über Jumper
Temperaturmessung 3x Temperatur ADC Eingänge für Thermistoren
Endstop 6x Enstop Eingang mit Stromversorgung: Xmin/Xmax/Ymin/Ymax/Zmin/Zmax



Anschlußschema RAMPS 1.4

ramps-1-4-schema-1920px
